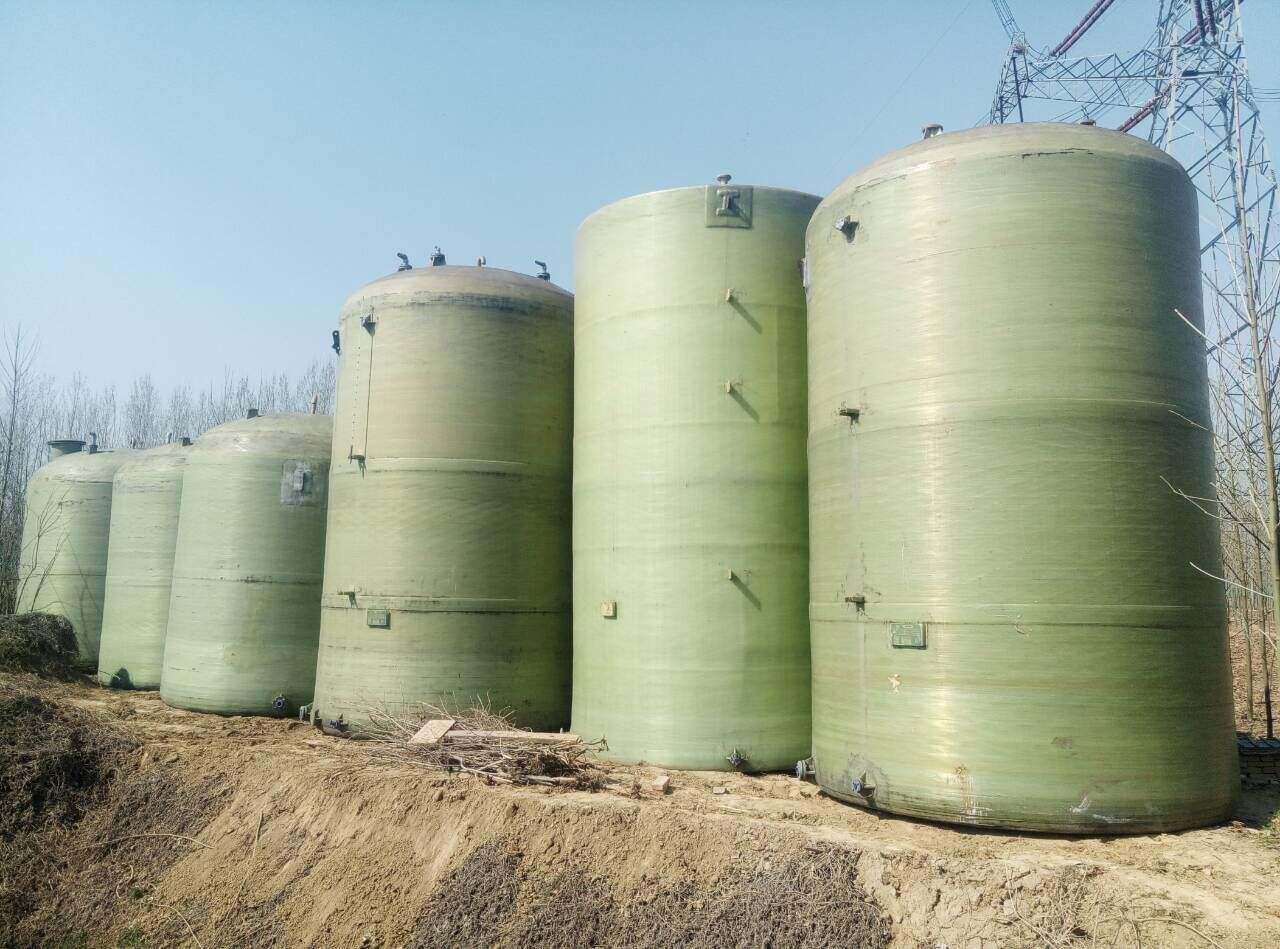

噴射成型的優(yōu)點(diǎn)：
1、生產(chǎn)效率比手糊的高4-8倍。
2、產(chǎn)品整體性好，無接縫，層間剪切強(qiáng)度高，樹脂含量高，抗腐蝕、耐滲漏性好。
3、可減少飛邊，裁布屑及剩余膠液的消耗。
4、產(chǎn)品尺寸、形狀不受限制。
5、噴射機(jī)能使催化劑和樹脂于噴射前在液壓下在噴管內(nèi)混合均勻，故噴射時(shí)無壓縮空氣漏出，噴射時(shí)空氣污染少。
生產(chǎn)準(zhǔn)備：
一、材料準(zhǔn)備：原材料主要是樹脂和無捻玻纖紗。
二、模具準(zhǔn)備：準(zhǔn)備工作包括清理、組裝及涂脫模劑等。
三、噴射成型設(shè)備：噴射成型機(jī)分壓力罐式、泵供式和綜合式三種：
1、泵式供膠噴射成型機(jī)，是將樹脂引發(fā)劑和促進(jìn)劑分別由泵輸送到靜態(tài)混合器中，充分混合后再由噴槍噴出，稱為槍內(nèi)混合型。其組成部分為氣動(dòng)控制系統(tǒng)、樹脂泵、助劑泵、混合器、噴槍、纖維切割噴射器等。樹脂泵和助劑泵由搖臂剛性連接，調(diào)節(jié)助劑泵在搖臂上的位置，可保證配料比例。在空壓機(jī)作用下，樹脂和助劑在混合器內(nèi)均勻混合，經(jīng)噴槍形成霧滴，與切斷的纖維連續(xù)地噴射到模具表面。這種噴射機(jī)只有一個(gè)膠液噴槍，結(jié)構(gòu)簡單，重量輕，引發(fā)劑浪費(fèi)少，但因系內(nèi)混合，使完后要立即清洗，以防止噴射堵塞。
2、壓力罐式供膠噴射機(jī)是將樹脂膠液分別裝在壓力罐中，靠進(jìn)入罐中的氣體壓力，使膠液進(jìn)入噴槍連續(xù)噴出。它是由兩個(gè)樹脂罐、管道、閥門、噴槍、纖維切割噴射器、小車及支架組成。工作時(shí)，接通壓縮空氣氣源，使壓縮空氣經(jīng)過氣水分離器進(jìn)入樹脂罐、玻纖切割器和噴槍，使樹脂和玻璃纖維連續(xù)不斷的由噴槍噴出，樹脂霧化，玻纖分散，混合均勻后沉落到模具上。這種噴射機(jī)是樹脂在噴槍外混合，故不易堵塞噴槍嘴。
3、綜合式噴射成型器綜合了以上兩種成型機(jī)的優(yōu)點(diǎn)使設(shè)備優(yōu)勢(shì)進(jìn)一步擴(kuò)大，采用了溫度可控的樹脂、催化劑混合容器，操作簡單混合均勻?；旌虾蟮臉渲?、固化劑由泵從相應(yīng)的容器中吸出、玻纖經(jīng)玻纖切割器切割經(jīng)噴射器連續(xù)噴出，樹脂和固化劑被霧化、玻纖分散混合均勻后沉落到模具上，這種成型機(jī)減少了引發(fā)劑和催化劑的揮發(fā)減少了空氣污染有效的降低對(duì)人體的危害，并且獨(dú)立混合的方式有效的解決了槍管堵塞的問題。
噴射成型工藝控制
一、噴射工藝參數(shù)選擇：
1、樹脂含量 噴射成型的制品中，樹脂含量控制在90%左右。
2、噴霧壓力 當(dāng)樹脂粘度為0.2Pa·s，樹脂罐壓力為0.05～0.15MPa時(shí)，霧化壓力為0.3～0.55MPa，方能保證組分混合均勻。
3、噴槍夾角 不同夾角噴出來的樹脂混合交距不同，一般選用20°夾角，噴槍與模具的距離為350～400mm。改變距離，要高速噴槍夾角，保證各組分在靠近模具表面處交集混合，防止膠液飛失。
二、噴射成型：
①環(huán)境溫度或樹脂溫度應(yīng)控制在（25±5）℃，過高，易引起噴槍堵塞；過低，混合不均勻，固化慢。
②噴射機(jī)系統(tǒng)內(nèi)不允許有水分存在，否則會(huì)影響產(chǎn)品質(zhì)量。
③成型前，模具上先噴一層樹脂，然后再噴樹脂纖維混合層。
④噴射成型前，先調(diào)整氣壓，控制樹脂和玻纖含量。
⑤噴槍要均勻移動(dòng)，防止漏噴，不能走弧線，兩行之間的重疊富庶小于1/3，要保證覆蓋均勻和厚度均勻。
⑥噴完一層后，立即用輥輪壓實(shí)，要注意棱角和凹凸表面，保證每層壓平，排出氣泡，防止帶起纖維造成毛刺。
⑦每層噴完后，要進(jìn)行檢查，合格后再噴下一層。
⑧最后一層要噴薄些，使表面光滑。
⑨噴射機(jī)用完后要立即清洗，防止樹脂固化，損壞設(shè)備。
結(jié)構(gòu)層成型：
一、產(chǎn)品的主要承力層
A．結(jié)構(gòu)層由如下纏繞層組成
※ 無堿玻璃纖維內(nèi)環(huán)向纏繞層
※ 無堿玻璃纖維內(nèi)交叉纏繞層
※ 無堿玻璃纖維外環(huán)向纏繞層
B．成型設(shè)備為計(jì)算機(jī)控制的往復(fù)式交叉纏繞設(shè)備。
C．纏繞工藝的主要技術(shù)參數(shù)：
※ 纏繞紗類型：2400Tex 無堿無捻玻璃纖維纏繞紗
※ 導(dǎo)絲頭團(tuán)數(shù)：48
※ 梳齒寬度：200mm
※ 纏繞層樹脂含量：50.0%
※ 交叉纏繞角：55°
二、外保護(hù)層——保證制品不受外界環(huán)境的侵蝕，樹脂含量≥90%。
三、生產(chǎn)工藝流程
A．成型工藝：連續(xù)玻璃纖維纏繞成型工藝
B．成型設(shè)備：計(jì)算機(jī)控制纏繞成型設(shè)備
C．纏繞成型工藝特點(diǎn)
※機(jī)械化、自動(dòng)化程度最高，產(chǎn)品質(zhì)量穩(wěn)定
※可按制品承受應(yīng)力特點(diǎn)來設(shè)計(jì)纖維纏繞規(guī)律，使之充分發(fā)揮纖維的抗拉強(qiáng)度
※制品比強(qiáng)度高
※采用遠(yuǎn)紅外線對(duì)產(chǎn)品進(jìn)行加熱固化，使產(chǎn)品的各項(xiàng)力學(xué)性能指標(biāo)達(dá)到最高，延長了使用壽命。
四、主要生產(chǎn)工序及技術(shù)要求
產(chǎn)品制造主要由以下工序組成：
A：抽樣檢驗(yàn)各種原輔材料是否合格
B：施工環(huán)境控制：環(huán)境溫度應(yīng)控制在15~30℃范圍內(nèi)，相對(duì)濕度應(yīng)不大于70%；當(dāng)溫度小于適宜溫度時(shí)，應(yīng)采取加溫措施，以免影響產(chǎn)品生產(chǎn)及產(chǎn)品質(zhì)量
C：模具處理
模具應(yīng)平整并保持干燥，涂刷脫模劑應(yīng)均勻；
D：配料
□配料應(yīng)嚴(yán)格按照質(zhì)檢中心提供的配方進(jìn)行
□配料容器應(yīng)保持干燥、清潔、無漬物
□配置的膠液應(yīng)充分?jǐn)嚢杈鶆?，攪拌時(shí)間不低于2小時(shí)
E：內(nèi)襯層制作：內(nèi)襯層是產(chǎn)品的主要耐腐蝕層，不應(yīng)有影響產(chǎn)品質(zhì)量的氣泡等直觀缺陷，內(nèi)襯層制作完成后，應(yīng)用遠(yuǎn)紅外線烤板進(jìn)行加熱固化；
F：增強(qiáng)層制作，；纏繞層不能有斷紗，以免影響制品強(qiáng)度，逐層壓實(shí)，制作完成后應(yīng)用遠(yuǎn)紅外線烤板進(jìn)行加熱固化；
H：外保護(hù)層制作：外保護(hù)層作為管道防止受外界環(huán)境侵蝕及管道抗老化作用關(guān)鍵層，應(yīng)嚴(yán)格使用設(shè)計(jì)樹脂，保證樹脂含量及設(shè)計(jì)厚度，不允許有氣泡、干斑等直觀缺陷；
G：修整：應(yīng)嚴(yán)格按照設(shè)計(jì)尺寸進(jìn)行。
產(chǎn)品制作完成后進(jìn)行熱處理，然后再常溫固化。
